kudaListrik dalam era industri merupakan keperluan yang sangat vital. Dengan adanya transformator, keperluan listrik pada tegangan yang sesuai dapat terpenuhi. Dahulu untuk membawa listrik diperlukan kuda. Kuda (pada gambar) sedang membawa pembangkit listrik untuk penerangan lapangan ski. Seandainya transformator belum ditemukan, berapa ekor kuda yang diperlukan untuk penerangan sebuah kota? Fenomena pemindahan listrik akan kamu pelajari pada bab ini. Pada bab ini kamu akan mempelajari pemanfaatan kemagnetan dalam produk teknologi.

:: Pretest ::
1. Bagaimanakah cara membuat elektromagnetik?
2. Apakah kegunaan galvano
meter?
3. Berilah contoh alat yang dapat mengubah
energi gerak menjadi energi listrik !

:: Kata-Kata Kunci ::
– arus induksi
– generator
– dinamo
– GGL induksi
– efisiensi transformator
– transformator
– fluks magnetik
– transmisi daya listrik

Adakah pusat pembangkit listrik di dekat rumahmu? Pembangkit listrik biasanya terletak jauh dari permukiman penduduk. Untuk membawa energi listrik, atau lebih dikenal transmisi daya listrik, diperlukan kabel yang sangat panjang. Kabel yang demikian dapat menurunkan tegangan. Karena itu diperlukan alat yang dapat menaikkan kembali tegangan sesuai keperluan. Pernahkah kamu melihat tabung berwarna biru yang dipasang pada tiang listrik? Alat tersebut adalah transformator yang berfungsi untuk menaikkan dan menurunkan tegangan. Bagaimanakah cara menaikkan dan menurunkan tegangan listrik? Untuk memahami hal ini pelajari uraian berikut.

A. GGL INDUKSI
Pada bab sebelumnya, kamu sudah mengetahui bahwa kelistrikan dapat menghasilkan kemagnetan. Menurutmu, dapatkah kemagnetan menimbulkan kelistrikan? Kemagnetan dan kelistrikan merupakan dua gejala alam yang prosesnya dapat dibolak-balik. Ketika H.C. Oersted membuktikan bahwa di sekitar kawat berarus listrik terdapat medan magnet (artinya listrik menimbulkan magnet), para ilmuwan mulai berpikir keterkaitan antara kelistrikan dan kemagnetan. Tahun 1821 Michael Faraday membuktikan bahwa perubahan medan magnet dapat menimbulkan arus listrik (artinya magnet menimbulkan listrik) melalui eksperimen yang sangat sederhana. Sebuah magnet yang digerakkan masuk dan keluar pada kumparan dapat menghasilkan arus listrik pada kumparan itu.
Galvanometer merupakan alat yang dapat digunakan untuk mengetahui ada tidaknya arus listrik yang mengalir. Ketika sebuah magnet yang digerakkan masuk dan keluar pada kumparan (seperti kegiatan di atas), jarum galvanometer menyimpang ke kanan dan ke kiri. Bergeraknya jarum galvanometer menunjukkan bahwa magnet yang digerakkan keluar dan masuk pada kumparan menimbulkan arus listrik. Arus listrik bisa terjadi jika pada ujung-ujung kumparan terdapat GGL (gaya gerak listrik). GGL yang terjadi di ujung-ujung kumparan dinamakan GGL induksi. Arus listrik hanya timbul pada saat magnet bergerak. Jika magnet diam di dalam kumparan, di ujung kumparan tidak terjadi arus listrik.

1. Penyebab Terjadinya GGL Induksi
Ketika kutub utara magnet batang digerakkan masuk ke dalam kumparan, jumlah garis gaya-gaya magnet yang terdapat di dalam kumparan bertambah banyak. Bertambahnya jumlah garis- garis gaya ini menimbulkan GGL induksi pada ujung-ujung kumparan.
GGL induksi yang ditimbulkan menyebabkan arus listrik mengalir menggerakkan jarum galvanometer. Arah arus induksi dapat ditentukan dengan cara memerhatikan arah medan magnet yang ditimbulkannya. Pada saat magnet masuk, garis gaya dalam kumparan bertambah. Akibatnya medan magnet hasil arus induksi bersifat mengurangi garis gaya itu.
Dengan demikian, ujung kumparan itu merupakan kutub utara sehingga arah arus induksi seperti yang ditunjukkan Gambar 12.1.a (ingat kembali cara menentukan kutub-kutub solenoida).gb121

Ketika kutub utara magnet batang digerakkan keluar dari dalam kumparan, jumlah garis-garis gaya magnet yang terdapat di dalam kumparan berkurang. Berkurangnya jumlah garis-garis gaya ini juga menimbulkan GGL induksi pada ujung-ujung kumparan. GGL induksi yang ditimbulkan menyebabkan arus listrik mengalir dan menggerakkan jarum galvanometer. Sama halnya ketika magnet batang masuk ke kumparan. pada saat magnet keluar garis gaya dalam kumparan berkurang. Akibatnya medan magnet hasil arus induksi bersifat menambah garis gaya itu. Dengan demikian, ujung, kumparan itu merupakan kutub selatan, sehingga arah arus induksi seperti yang ditunjukkan Gambar 12.1.b.
Ketika kutub utara magnet batang diam di dalam kumparan, jumlah garis-garis gaya magnet di dalam kumparan tidak terjadi perubahan (tetap).
Karena jumlah garis-garis gaya tetap, maka pada ujung-ujung kumparan tidak terjadi GGL induksi. Akibatnya, tidak terjadi arus listrik dan jarum galvanometer tidak bergerak. Jadi, GGL induksi dapat terjadi pada kedua ujung kumparan jika di dalam kumparan terjadi perubahan jumlah garis-garis gaya magnet (fluks magnetik).
GGL yang timbul akibat adanya perubahan jumlah garis-garis gaya magnet dalam kumparan disebut GGL induksi. Arus listrik yang ditimbulkan GGL induksi disebut arus induksi. Peristiwa timbulnya GGL induksi dan arus induksi akibat adanya perubahan jumlah garis-garis gaya magnet disebut induksi elektromagnetik. Coba sebutkan bagaimana cara memperlakukan magnet dan kumparan agar timbul GGL induksi?

2. Faktor yang Memengaruhi Besar GGL Induksi Sebenarnya besar kecil GGL induksi dapat dilihat pada besar kecilnya penyimpangan sudut jarum galvanometer. Jika sudut penyimpangan jarum galvanometer besar, GGL induksi dan arus induksi yang dihasilkan besar.
Bagaimanakah cara memperbesar GGL induksi? Ada tiga faktor yang memengaruhi GGL induksi, yaitu : a. kecepatan gerakan magnet atau kecepatan perubahan jumlah garis-garis gaya magnet (fluks magnetik), b. jumlah lilitan, c. medan magnet

Latihan
1. Apakah penyebab terjadinya GGL induksi? 2. Mengapa magnet yang diam di dalam kumparan tidak menimbulkan GGL induksi? 3. Apakah perubahan bentuk energi yang terjadi pada peristiwa induksi elektromagnetik? 4. Sebutkan tiga cara memperbesar arus induksi.

B. PENERAPAN INDUKSI ELEKTROMAGNETIK
Pada induksi elektromagnetik terjadi perubahan bentuk energi gerak menjadi energi listrik. Induksi elektromagnetik digunakan pada pembangkit energi listrik. Pembangkit energi listrik yang menerapkan induksi elektromagnetik adalah generator dan dinamo. Di dalam generator dan dinamo terdapat kumparan dan magnet. Kumparan atau magnet yang berputar menyebabkan terjadinya perubahan jumlah garis-garis gaya magnet dalam kumparan. Perubahan tersebut menyebabkan terjadinya GGL induksi pada kumparan. Energi mekanik yang diberikan generator dan dinamo diubah ke dalam bentuk energi gerak rotasi. Hal itu menyebabkan GGL induksi dihasilkan secara terus-menerus dengan pola yang berulang secara periodik

1. Generator Generator dibedakan menjadi dua, yaitu generator arus searah (DC) dan generator arus bolak-balik (AC). Baik generator AC dan generator DC memutar kumparan di dalam medan magnet tetap. Generator AC sering disebut alternator. Arus listrik yang dihasilkan berupa arus bolak-balik. Ciri generator AC menggunakan cincin ganda. Generator arus DC, arus yang dihasilkan berupa arus searah.
Ciri generator DC menggunakan cincin belah (komutator). Jadi, generator AC dapat diubah menjadi generator DC dengan cara mengganti cincin ganda dengan sebuah komutator. Sebuah generator AC kumparan berputar di antara kutub- kutub yang tak sejenis dari dua magnet yang saling berhadapan. Kedua kutub magnet akan menimbulkan medan magnet. Kedua ujung kumparan dihubungkan dengan sikat karbon yang terdapat pada setiap cincin. Kumparan merupakan bagian generator yang berputar (bergerak) disebut rotor. Magnet tetap merupakan bagian generator yang tidak bergerak disebut stator.
Bagaimanakah generator bekerja? Ketika kumparan sejajar dengan arah medan magnet (membentuk sudut 0 derajat), belum terjadi arus listrik dan tidak terjadi GGL induksi (perhatikan Gambar 12.2). Pada saat kumparan berputar perlahan-lahan, arus dan GGL beranjak naik sampai kumparan membentuk sudut 90 derajat. Saat itu posisi kumparan tegak lurus dengan arah medan magnet.
Pada kedudukan ini kuat arus dan GGL induksi menunjukkan nilai maksimum. Selanjutnya, putaran kumparan terus berputar, arus dan GGL makin berkurang. Ketika kumparan mem bentuk sudut 180 derajat kedudukan kumparan sejajar dengan arah medan magnet, maka GGL induksi dan arus induksi menjadi nol.gb122

Putaran kumparan berikutnya arus dan tegangan mulai naik lagi dengan arah yang berlawanan. Pada saat membentuk sudut 270 derajat, terjadi lagi kumparan berarus tegak lurus dengan arah medan magnet. Pada kedudukan kuat arus dan GGL induksi menunjukkan nilai maksimum lagi, namun arahnya berbeda. Putaran kumparan selanjutnya, arus dan tegangan turun perlahanlahan hingga mencapai nol dan kumparan kembali ke posisi semula hingga memb entuk sudut 360 derajat.

2. Dinamo Dinamo dibedakan menjadi dua yaitu, dinamo arus searah (DC) dan dinamo arus bolak-balik (AC). Prinsip kerja dinamo sama dengan generator yaitu memutar kumparan di dalam medan magnet atau memutar magnet di dalam kumparan. Bagian dinamo yang berputar disebut rotor. Bagian dinamo yang tidak bergerak disebut stator. gb1231Perbedaan antara dinamo DC dengan dinamo AC terletak pada cincin yang digunakan. Pada dinamo arus searah menggunakan satu cincin yang dibelah menjadi dua yang disebut cincin belah (komutator). Cincin ini memungkinkan arus listrik yang dihasilkan pada rangkaian luar Dinamo berupa arus searah walaupun di dalam dinamo sendiri menghasilkan arus bolak-balik. Adapun, pada dinamo arus bolak-balik menggunakan cincin ganda (dua cincin). Alat pembangkit listrik arus bolak balik yang paling sederhana adalah dinamo sepeda. Tenaga yang digunakan untuk memutar rotor adalah roda sepeda. Jika roda berputar, gb124kumparan atau magnet ikut berputar. Akibatnya, timbul GGL induksi pada ujung-ujung kumparan dan arus listrik mengalir. Makin cepat gerakan roda sepeda, makin cepat magnet atau kumparan berputar. Makin besar pula GGL induksi dan arus listrik yang dihasilkan. Jika dihubungkan dengan lampu, nyala lampu makin terang. GGL induksi pada dinamo dapat diperbesar dengan cara putaran roda dipercepat, menggunakan magnet yang kuat (besar), jumlah lilitan diperbanyak, dan menggunakan inti besi lunak di dalam kumparan.

C. TRANSFORMATOR
Di rumah mungkin kamu pernah dihadapkan persoalan tegangan listrik, ketika kamu akan menghidupkan radio yang memerlukan tegangan 6 V atau 12 V. Padahal tegangan listrik yang disediakan PLN 220 V. Bahkan generator pembangkit listrik menghasilkan tegangan listrik yang sangat tinggi mencapai hingga puluhan ribu volt. Kenyataannya sampai di rumah tegangan listrik tinggal 220 V. Bagaimanakah cara mengubah tegangan listrik? Alat yang digunakan untuk menaikkan atau menurunkan tegangan AC disebut transformator (trafo). Trafo memiliki dua terminal, yaitu terminal input dan terminal output. Terminal input terdapat pada kumparan primer.
Terminal output terdapat pada kumparan sekunder. Tegangan listrik yang akan diubah dihubungkan dengan terminal input. Adapun, hasil pengubahan tegangan diperoleh pada terminal output.
Prinsip kerja transformator menerapkan peristiwa induksi elektromagnetik. Jika pada kumparan primer dialiri arus AC, inti besi yang dililiti kumparan akan menjadi magnet (elektromagnet). Karena arus AC, pada elektromagnet selalu terjadi perubahan garis gaya magnet. Perubahan garis gaya tersebut akan bergeser ke kumparan sekunder. Dengan demikian, pada kumparan sekunder juga terjadi perubahan garis gaya magnet.
Hal itulah yang menimbulkan GGL induksi pada kumparan sekunder. Adapun, arus induksi yang dihasilkan adalah arus AC yang besarnya sesuai dengan jumlah lilitan sekunder. gb125

Bagian utama transformator ada tiga, yaitu inti besi yang berlapis-lapis, kumparan primer, dan kumparan sekunder. Kumparan primer yang dihubungkan dengan PLN sebagai tegangan masukan (input) yang akan dinaikkan atau diturunkan. Kumparan sekunder dihubungkan dengan beban sebagai tegangan keluaran (output).

1. Macam-Macam Transformator
Apabila tegangan terminal output lebih besar daripada tegangan yang diubah, trafo yang digunakan berfungsi sebagai penaik tegangan. Sebaliknya apabila tegangan terminal output lebih kecil daripada tegangan yang diubah, trafo yang digunakan berfungsi sebagai penurun tegangan. Dengan demikian, transformator (trafo) dibedakan menjadi dua, yaitu trafo step up dan trafo step down.
Trafo step up adalah transformator yang berfungsi untuk menaikkan tegangan gb1271AC.
Trafo ini memiliki ciri-ciri:
a. jumlah lilitan primer lebih sedikit daripada jumlah lilitan sekunder,
b. tegangan primer lebih kecil daripada tegangan sekunder,
c. kuat arus primer lebih besar daripada kuat arus sekunder.
Trafo step down adalah transformator yang berfungsi untuk menurunkan tegangan AC. Trafo ini memiliki ciri-ciri:
a. jumlah lilitan primer lebih banyak daripada jumlah lilitan sekunder,

b. tegangan primer lebih besar daripada tegangan sekunder,
c. kuat arus primer lebih kecil daripada kuat arus sekunder.

2. Transformator Ideal
Besar tegangan dan kuat arus pada trafo bergantung banyaknya lilitan. Besar tegangan sebanding dengan jumlah lilitan. Makin banyak jumlah lilitan tegangan yang dihasilkan makin besar. Hal ini berlaku untuk lilitan primer dan sekunder. Hubungan antara jumlah lilitan primer dan sekunder dengan tegangan primer dan tegangan sekunder dirumuskan

Trafo dikatakan ideal jika tidak ada energi yang hilang menjadi kalor, yaitu ketika jumlah energi yang masuk pada kumparan primer sama dengan jumlah energi yang keluar pada kumparan sekunder.
Hubungan antara tegangan dengan kuat arus pada kumparan primer dan sekunder dirumuskan

Jika kedua ruas dibagi dengan t, diperoleh rumus :


Dalam hal ini faktor (V × I) adalah daya (P) transformator.
Berdasarkan rumus-rumus di atas, hubungan antara jumlah lilitan primer dan sekunder dengan kuat arus primer dan sekunder dapat dirumuskan sebagai:


Dengan demikian untuk transformator ideal akan berlaku persamaan berikut:

Dengan:
Vp = tegangan primer (tegangan input = Vi ) dengan satuan volt (V)
Vs = tegangan sekunder (tegangan output = Vo) dengan satuan volt (V)
Np = jumlah lilitan primer
Ns = jumlah lilitan sekunder
Ip = kuat arus primer (kuat arus input = Ii) dengan satuan ampere (A)
Is = kuat arus sekunder (kuat arus output = Io) dengan satuan ampere (A)

LATIHAN

1. Sebuah trafo digunakan untuk menaikkan tegangan AC dari 12 V menjaDI 120 V. Hitunglah:
a. kuat arus primer jika kuat arus sekunder 0,6 A,
b. jumlah lilitan sekunder, jika jumlah lilitan primer 300.



2. Sebuah transformator dihubungkan dengan PLN pada tegangan 100 V menyebabkan kuat arus pada kumparan primer 10 A. Jika perbandingan jumlah lilitan primer dan sekunder 1 : 25, hitunglah:
a. tegangan pada kumparan sekunder,
b. kuat arus pada kumparan sekunder.


3. Efisiensi Transformator
Di bagian sebelumnya kamu sudah mempelajari transformator atau trafo yang ideal. Namun, pada kenyataannya trafo tidak pernah ideal. Jika trafo digunakan, selalu timbul energi kalor. Dengan demikian, energi listrik yang masuk pada kumparan primer selalu lebih besar daripada energi yang keluar pada kumparan sekunder. Akibatnya, daya primer lebih besar daripada daya sekunder. Berkurangnya daya dan energi listrik pada sebuah trafo ditentukan oleh besarnya efisiensi trafo. Perbandingan antara daya sekunder dengan daya primer atau hasil bagi antara energi sekunder dengan energi primer yang dinyatakan dengan persen disebut efisiensi trafo. Efisiensi trafo dinyatakan dengan η . Besar efisiensi trafo dapat dirumuskan sebagai berikut:


LATIHAN
1. Sebuah trafo arus primer dan sekundernya masing-masing 0,8 A dan 0,5 A. Jika jumlah
lilitan primer dan sekunder masing-masing 1000 dan 800, berapakah efisiensi trafo?



2. Efisiensi sebuah trafo 60%. Jika energi listrik yang dikeluarkan 300 J, berapakah energi listrik yang masuk trafo?


SOAL LATIHAN

1. Tegangan primer dan sekunder sebuah trafo masing-masing 10 V dan 200 V. Jika jumlah lilitan sekunder 6.000, berapakah jumlah lilitan primer?
2. Sebuah trafo step down digunakan untuk mengubah tegangan AC dari 220 V menjadi 20 V. Berapakah:
a. perbandingan jumlah lilitan primer dan sekunder;
b. jumlah lilitan sekunder, jika jumlah lilitan primer 100?
3. Manakah yang lebih bagus kualitasnya trafo A efisiensinya 85% dan trafo B yang efisiensinya 90%? Mengapa? Coba jelaskan.

4. Penggunaan Transformator
Banyak peralatan listrik di rumah yang menggunakan transformator step down. Trafo tersebut berfungsi untuk menurunkan tegangan listrik PLN yang besarnya 220 V menjadi tegangan lebih rendah sesuai dengan kebutuhan. Sebelum masuk rangkaian elektronik pada alat, tegangan 220 V dari PLN dihubungkan dengan trafo step down terlebih dahulu untuk diturunkan. Misalnya kebutuhan peralatan listrik 25 V. Jika alat itu langsung dihubungkan dengan PLN, alat itu akan rusak atau terbakar. Namun, apabila alat itu dipasang trafo step down yang mampu mengubah tegangan 220 V menjadi 25 V, alat itu akan terhindar dari kerusakan. Ada beberapa alat yang menggunakan transformator antara lain catu daya, adaptor, dan transmisi daya listrik jarak jauh.

a. Power supply (catu daya)
Catu daya merupakan alat yang digunakan untuk menghasilkan tegangan AC yang rendah. Catu daya menggunakan trafo step down yang berfungsi untuk menurunkan tegangan 220 V menjadi beberapa tegangan AC yang besarnya antara 2 V sampai 12 V

b. Adaptor (penyearah arus)
Adaptor terdiri atas trafo step down dan rangkaian penyearah arus listrik yang berupa diode. Adaptor merupakan catu daya yang ditambah dengagb129n penyearah arus. Fungsi penyearah arus adalah mengubah tegangan AC menjadi tegangan DC.

c. Transmisi daya listrik jarak jauh

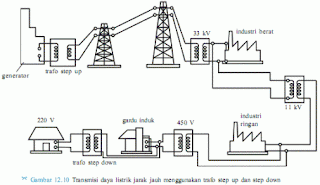

Pembangkit listrik biasanya dibangun jauh dari permukiman penduduk. Proses pengiriman daya listrik kepada pelanggan listrik (konsumen) yang jaraknya jauh disebut transmisi daya listrik jarak jauh. Untuk menyalurkan energi listrik ke konsumen yang jauh, tegangan yang dihasilkan generator pembangkit listrik perlu dinaikkan mencapai ratusan ribu volt. Untuk itu, diperlukan trafo step up.
Tegangan tinggi ditransmisikan melalui kabel jaringan listrik yang panjang menuju konsumen. Sebelum masuk ke rumah-rumah penduduk tegangan diturunkan menggunakan trafo step down hingga menghasilkan 220 V. Transmisi daya listrik jarak jauh dapat dilakukan dengan menggunakan tegangan besar dan arus yang kecil. Dengan cara itu akan diperoleh beberapa keuntungan, yaitu energi yang hilang dalam perjalanan dapat dikurangi dan kawat penghantar yang diperlukan dapat lebih kecil serta harganya lebih murah.



SOAL LATIHAN

1. Apakah perbedaan antara catu daya dengan adaptor?
2. Mengapa transmisi daya listrik jarak jauh menggunakan trafo?

RANGKUMAN

1. Menurut Faraday, adanya perubahan medan magnet pada suatu kumparan dapat menimbulkan gaya gerak listrik.
2. Besar GGL induksi bergantung pada tiga faktor, yaitu
a. kecepatan perubahan jumlah garis-garis gaya magnet,
b. jumlah lilitan,
c. kuat medan magnet.
3. Arah arus induksi dalam kumparan selalu sedemikian rupa sehingga menghasilkan medan magnet yang menentang sebab-sebab yang menimbulkannya.
4. Induksi elektromagnetik diterapkan pada: generator, dinamo, dan trafo.
5. Fungsi generator atau dinamo adalah untuk mengubah energi kinetik menjadi energi listrik.
6. Fungsi transformator atau trafo adalah menaikkan atau menurunkan tegangan AC. Untuk menaikkan tegangan listrik digunakan trafo step-up, sedangkan untuk menurunkan tegangan listrik digunakan trafo step-down.
7. Pada transformator ideal berlaku rumus


8. Untuk transformator yang tidak ideal berlaku rumus efisiensi



9. Transformator digunakan pada catu daya, adaptor, dan instalasi transmisi daya listrik jarak jauh
10. Transmisi daya listrik jarak jauh dapat dilakukan dengan menggunakan tegangan yang besar dan arus yang kecil. Dengan cara ini akan diperoleh beberapa keuntungan, yaitu energi yang hilang dalam perjalanan dapat dikurangi dan kawat penghantar yang diperlukan dapat lebih kecil serta harganya lebih murah.

Referensi, sumber bahan : http://memetmulyadi.wordpress.com
